Отображение ГБР на ситуационной карте у диспетчера.

Введение

Пульт охраны стационарных объектов Планар 16 ПО обладает возможностью отображать местоположение своих охраняемых объектов, а также  показывать на той же карте работающие группы быстрого реагирования (ГБР). В отличие от отображения местоположения стационарных объектов, которая доступна сразу после установки пульта, для реализации функции отображения ГБР потребуется некоторая настройка, в целях облегчения которой предназначена данная статья.

Как работает функция отображения ГБР на карте диспетчера

Приложение Планар ГБР, работающее на мобильном устройстве, определяет свои координаты и сообщает их на пульт централизованного наблюдения. Координаты мобильного устройства определяются на основе данных встроенного навигационного приемника, при помощи данных сотовой связи, wifi точек доступа, в общем, на основе тех данных о местоположении, какие имеются у мобильного устройства на данный момент. Таким образом, никакой специальной аппаратуры для определения координат машин не требуется. Используется собственные возможности мобильного устройства, на котором работает приложение ГБР

Прием данных о местоположении и их обработка осуществляется сервером мониторинга подвижных объектов Планар-Зенит. Текущее местоположение ГБР и сведения об их перемещениях выдаются в пульт охраны стационарных объектов. Это позволяет отобразить на ситуационной карте диспетчера Планар 16 ПО все работающие ГБР.

Кроме ситуационной карты, сведения о перемещениях машин ГБР можно получать в приложениях Планар-Зенит (Androud,IOS, Windows). По перемещениям ГБР можно получить отчет, в котором фиксируется время прохождения каждой точки маршрута


Настройка

1) Настройка сервера мониторинга подвижных объектов Планар-Зенит.

Первое, что потребуется - это сервер мониторинга подвижных объектов Планар-Зенит. Он может быть установлен на том же компьютере, что и пульт охраны стационарных объектов, а может быть и на другом компьютере локальной сети. Дистрибутив сервера можно получить в ООО ПЛАНАР.
Проверяем доступность сервера, введя в строку адреса интернет браузера (мозилла,хром, опера) строку вида http://IP адрес:Порт/

Допустим, сервер Планар-Зенит установлен на том же компьютере, что и пульт охраны стационарных объектов. Тогда текст, какой надо указать в адресной строке браузера будет
http://127.0.0.1:80/. Нажимаем ввод, если все в порядке, видим приглашение на вход от Планар-Зенит.

Если в браузере появляется сообщение об ошибке, разбираемся, почему так произошло: возможно, сервер сейчас выключен, порт 80 заблокирован, или веб интерфейс сервера запущен на другом порту.



2)  Подготовка диспетчерской программы Планар 16 ПО


Проверяем готовность диспетчерской программы охранного пульта к совместной работе с сервером Планар-Зенит. Для этого открываем диспетчерскую программу и вызываем окно со списком ГБР. Это можно сделать, например, нажав кнопку F5 на клавиатуре, или выбрав команду главного меню Вид\Группы.

В окне списка групп смотрим заголовок окна, там указана строка подключения к серверу Планар-Зенит. Строка должна совпадать со строкой, какую мы ранее указывали, проверяя доступность сервера Планар-Зенит.

Если отображаемая в заголовке списка групп строка не совпадает с нужной, необходимо найти файл ..\Planar\Планар 16\Base\settings.ini, в нем настройку GPSBaseHTTP и откорректировать его.

Открываем файл текстовым редактором. Ищем секцию Common, а в ней настройку GPSBaseHTTP. Меняем на нужную. Получается что-то такое:

[Common]
....
GPSBaseHTTP=http://127.0.0.1:80/

Сохраняем  файл и перегружаем программу диспетчера. Проверяем  готовность диспетчерской программы к приему данных о местах расположения ГБР еще раз. Если в заголовке списка групп указан правильный адрес сервера, переходим к следующему шагу.

3) Регистрация ГБР, настройка логина для приложения.

Каждую ГБР, с которыми будут работать диспетчера, необходимо добавить в список ГБР пульта. Для каждой группы надо задать логин, который будет использован для авторизации в приложении. Откроем программу администрирования, и зайдем в меню Группы быстрого реагирования.



Добавьте в список новую группу, нажав кнопку + (команда Добавить группу) редактора списка. В появившемся окне введите номер группы - уникальное число, связанное с данной группой. Его мы будем использовать как логин для приложения.

Далее задаем название - текст, какой будет отображаться в качестве названия группы быстрого реагирования. Далее придумываем и указываем пароль. Номер группы и пароль нам потребуются при входе в приложение Планар ГБР.

Если необходимо, вводим пояснительный текст в поле Дополнительное описание. Нажимаем кнопку ОК для закрытия окна и сохранения настроек. На данном этапе ГБР уже доступна в диспетчерской программе пульта. Ее уже можно отправлять на тревогу и т.п. Перемещения ГБР уже записываются сервером мониторинга подвижных объектов. Но пока нет привязки подвижного объекта к ГБР и группа не отображает свое местоположение на ситуационной карте у диспетчера.

4) Регистрация подвижного объекта (ГБР) в сервере мониторинга транспорта Планар-Зенит

Чтобы привязать машину ГБР к подвижному объекту Планар-Зенит необходимо зарегистрировать в Планар-Зенит объект с идентификатором, совпадающим с номером группы быстрого реагирования (он же логин приложения). Для этого заходим в программу администрирования Планар-Зенит.

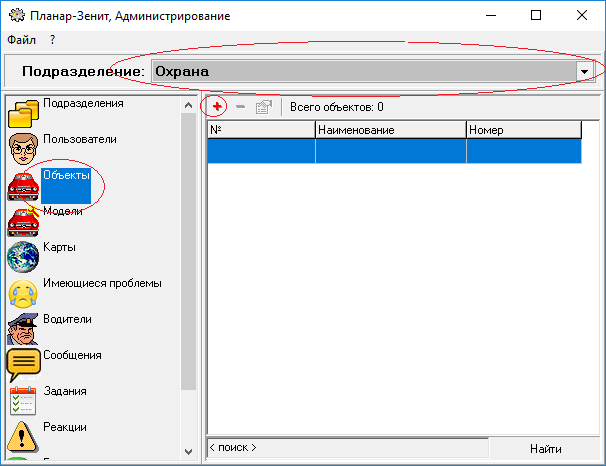

Выбираем первое в списке подразделение, по умолчанию оно называется Охрана. Открываем меню списка объектов. Добавляем новый подвижный объект, нажав кнопку + (Добавить объект).

Откроется окно, тут надо заполнить несколько полей. Первым делом вводим номер группы (логин приложения) в окошко Идентификационный номер. Конечно, этот номер должен совпадать с номером, какой мы ввели при регистрации ГБР в программе администрирования Планар 16 ПО (смотри пункт 3). В данном случае это номер 256. Затем, указываем название группы, под которым оно будет фигурировать в Планар-Зенит (а мы можем видеть машину как на карте диспетчера, так и в приложении Планар-Зенит). Укажем такое же имя, какое вводили ранее в программе администрирования Планар 16 ПО. В поле Отображаемый текст вводим %Name%. Прочие настройки дополнительные, и их можно сейчас не задавать. Нажимаем Ок, сохраняем настройки. Теперь наша ГБР с идентификатором 256 соответствует подвижному объекту 256 в Планар-Зенит, ее перемещения записываются, и их можно отслеживать в программе мониторинга транспорта и на карте диспетчера. Осталось установить и настроить приложение ГБР.

5) Подготавливаем приложение Планар ГБР

Если приложение Планар ГБР еще не установлено, устанавливаем. Взять его можно здесь. Также приложение можно найти а Google Play Market, строка для поиска: Планар ГБР.
Если приложение уже установлено, надо проверить, что установлена актуальная версия.
При первом входе в приложение потребуется произвести его настройку, чтоб он подключался к тому пульту, к которому нужно. Откройте приложение, на экране появится приглашение для входа. Введите в поле Логин номер группы, который добавили ранее, при настройке в программе администрирования. Введите пароль в поле пароля.

В правом верхнем углу нажмите кнопку в виде шестеренки для открытия окна настроек.

Выберите в списке серверов свой, по названию охранной фирмы. Если в списке еще нет нужного названия, выберите вариант Ручной ввод и введите IP адрес пульта охраны  и номер порта, выделенного для подключения ГБР. Сохраните настройки и закройте окно настроек нажатием кнопки Сохранить. На экране откроется окно ожидания тревоги.

Теперь приложение Планар ГБР готово к получению тревоги от диспетчера. При отправке ГБР экран меняется на такой:

Видно название объекта с тревогой, расстояние до него, и примерное время на дорогу. Наличие сведений о расстоянии и времени пути говорит нам, что ГБР знает о своем местоположении и передает его на пульт.
